BIM技術即建筑信息模型技術，通過數據建模，有效提高建筑工程的整體管控質量，確保安裝的效率，在保證進度、質量的前提下，能夠大幅度節約施工成本。

絲路之聲劇場建設施工過程中通過采用BIM技術建模，將所有專業整合在同一模型中（圖1中所示），對專業協調的結果進行全面檢驗，檢查專業之間的沖突、標高方向上的碰撞，進行凈高分析（圖2中所示），確保后續施工正常進行。

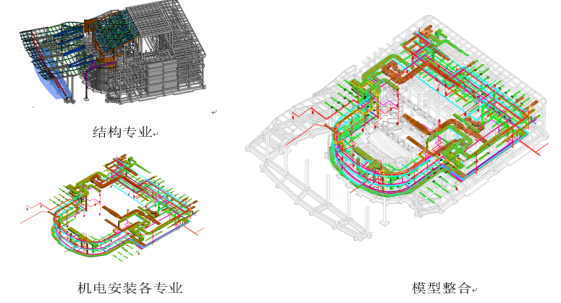

圖1   各專業整合BIM模型

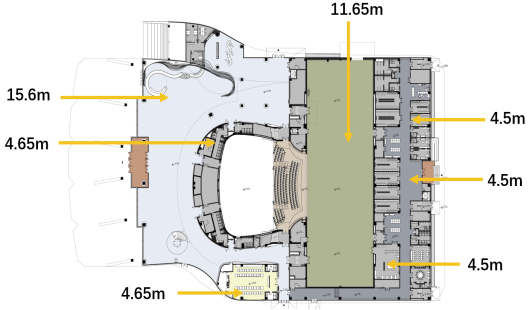

圖2  凈高分析結果圖

機電綜合管線排布是絲路之聲劇場項目施工過程中一項關鍵而復雜的工程，由于建筑、結構和機電各專業在傳統建筑設計中是分開的，因此大型、復雜工程中，各專業之間常常出現管線與管線或管線與結構構件之間發生碰撞的情況，影響室內凈高，造成返工和浪費，給施工帶來很大不便，甚至存在一些安全隱患。

該項目共檢測出結構、機電專業碰撞263處，機電各專業間碰撞245處，針對檢查結果逐一分析、消除、調整碰撞問題，優化管線布置方案，并形成可視化交底指導施工（圖3、4為碰撞檢測和排布方案優化展示圖）。

圖3  碰撞檢測效果圖

   圖4  優化調整后管線排布圖

綜合支架及抗震支架深化設計，實現了安裝空間的合理分配與資源共享，滿足功能要求，觀感質量好（圖5中所示），達到了空間節省和材料節約的目的。

 圖5  管線排布深化設計圖與安裝完成圖

可視化工程實施過程，利用數字化模型，可以讓施工人員更直觀的對工程進行全面的了解；利用模型對現場施工人員進行更加直觀、精準的技術交底，通過掃描二維碼，可以隨時隨地查看相關的信息（圖6中所示）。通過VR技術，不僅能使體驗者身臨其境，了解施工過程，清晰明了地查看工程結構的每一個部件，也可以全方位掌握施工過程中的工藝工法，實現虛擬到現實的穿越。

圖6  各專業數字化模型及三維模型二維碼

在進行機電深化設計的過程中，原有的方式無法達到工程施工要求，尤其無法解決復雜系統的深化設計。絲路項目機電安裝工程包括智能化聯動系統、舞臺機械系統、舞臺燈光系統、舞臺音響系統等19個安裝系統，包含有168臺風機盤管、30多臺多聯機室內機、多個電箱、20多路電源，通過BIM技術進行深化，有效的解決了可能出現的潛在問題，保證深化圖紙的清晰、直觀、合理，避免管線的碰撞，保證管線的合理布局，并有效的降低成本，符合當前建筑工程發展的需求，也是未來建筑業發展的方向。
